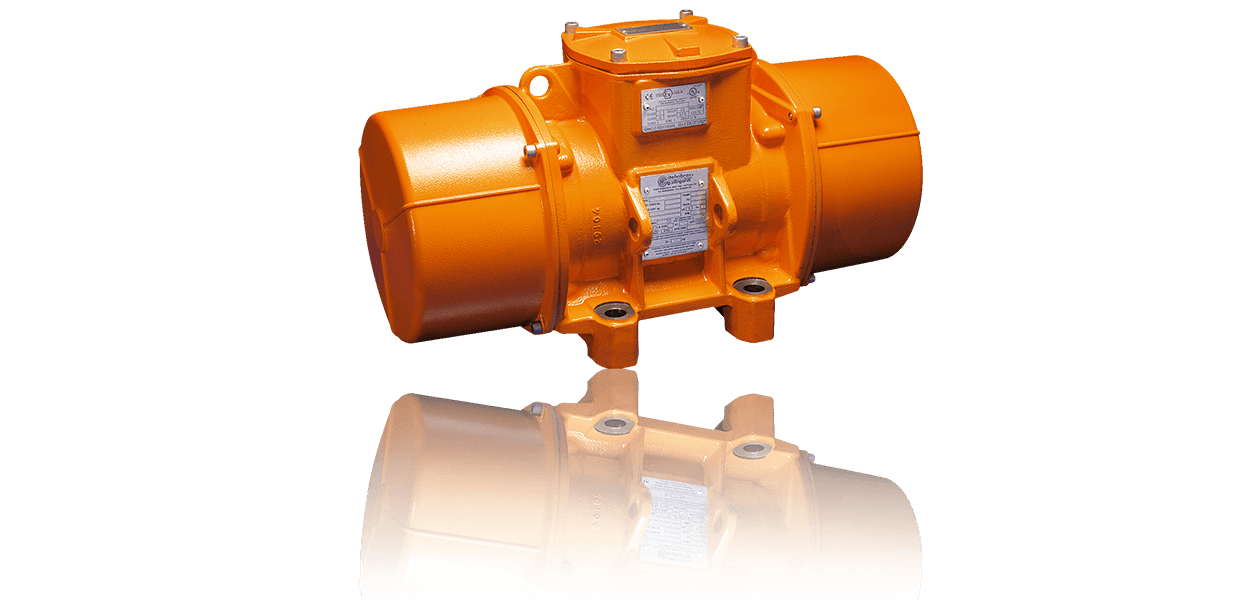

De serie CDX omvat de elektrische trilmotoren van Italvibras met drukvaste omhulling, ontworpen om te werken binnen een potentieel explosieve atmosfeer zelf. 40 referenties, van 0,33 tot 220 kN, in 2, 4, 6 en 8 polen.
Twee varianten delen het gamma : de CDX-G voor gasatmosferen, de CDX-G/D voor gas et brandbaar stof. Het achtervoegsel maakt deel uit van de referentie.
1~ ook beschikbaar in eenfasige uitvoering · G type G, uitsluitend gasatmosferen
| CDX…-G | CDX…-G/D | |
|---|---|---|
| Gedekte atmosferen | Uitsluitend gas | Gas en brandbaar stof |
| Markering | II 2 G Ex db IIB 160 °C Gb | II 2 G Ex db IIB 120 °C Gb II 2 D Ex tb IIIC T120 °C Db |
| Toegelaten zones | 1 et 2 | 1, 2, 21 et 22 |
| Omgevingstemperatuur | −20 tot +60 °C | −20 tot +40 °C |
| Thermische beveiliging | Geen | 130 °C standaard |
| Betrokken referenties | 2 (maat 110) | 38 |
Die bepaalt het gewicht, de afmetingen en de kabelinvoer. Tot maat 30 is de carcasse van aluminiumlegering en is de invoer NPT 1/2". Vanaf maat 35 gaat ze over op nodulair gietijzer, met een invoer NPT 3/4". Maat 35 is de enige met het FOR-LIFE-systeem : ze heeft geen smeerkanalen en wordt niet nagesmeerd.
Welke referentie het ook is, de CDX worden geleverd zonder wartel : het is aan de installateur om er een te monteren, gecertificeerd voor drukvaste omhulling.
De polariteit verandert niet alleen het toerental. Ze verandert de aard zelf van de trilling die aan uw machine wordt doorgegeven, en dat bepaalt het resultaat.
Twee verbanden beheersen alles. Ten eerste neemt de centrifugaalkracht toe met het kwadraat van de snelheid : bij gelijke excenter gewichten levert een tweemaal tragere motor vier keer minder kracht. Om dezelfde kracht bij lage snelheid te bereiken is dus een veel hoger statisch moment nodig — vandaar de merkelijk zwaardere machines in 6 en 8 polen. Ten tweede hangt de amplitude van de beweging af van de verhouding tussen dat statische moment en de totale in trilling gebrachte massa, niet van de snelheid.
Praktisch gevolg : bij gelijke kracht levert een trage motor weinig stoten maar met grote amplitude, een snelle motor veel stoten met kleine amplitude. De amplitude verplaatst het materiaal ; de frequentie maakt het los en fluïdiseert het. De hele vraag is welke van de twee uw toepassing vraagt.
Bij 3.000 tpm levert de CDX vijftig impulsen per seconde. Elk daarvan is kort en van kleine amplitude : ze verbreekt de hechting tussen de korrels en tussen product en wand, zonder de massa echt te verplaatsen. Het is het gereedschap van het losmaken, niet van het transport.
Bij CDX : 9 referenties van 2,96 tot 46,2 kN, maten 10 tot 80. De drie kleinste bestaan ook in eenfasige uitvoering.
1.500 tpm is het regime dat de meeste installaties dekt. De amplitude wordt voldoende om het materiaal in beweging te brengen, terwijl er genoeg frequentie overblijft om het los te maken. Het is ook de best voorziene polariteit van het gamma, dus die waar men het gemakkelijkst de exact gezochte kracht vindt.
Bij CDX : 11 referenties van 2,09 tot 49,1 kN, maten 10 tot 80. De vier kleinste bestaan ook in eenfasige uitvoering.
Bij 1.000 tpm wordt de beweging merkelijk ruimer. Elke impuls verplaatst het materiaal duidelijk, waardoor bruggen worden gebroken die een snelle trilling alleen maar zou verdichten. De keerzijde is mechanisch : bij gelijke kracht zijn deze machines aanzienlijk zwaarder en groter.
Bij CDX : 11 referenties van 0,33 tot 220 kN, maten 10 tot 110. Dit is de polariteit met het breedste krachtbereik van het gamma.
750 tpm geeft de ruimste trilling van het gamma bij een gegeven kracht. Het product wordt zelden opgetild en neergelegd, maar wel duidelijk. Dat maakt het mogelijk het gelijkmatig te doen vooruitgaan zonder het om te woelen, en het te verwerken zonder het te beschadigen.
Bij CDX : 9 referenties van 1,02 tot 177 kN, maten 20 tot 110.
Een herinnering die veel teleurstelling voorkomt : een gesloten trechter laat men nooit trillen. Zonder uitzettingsruimte verdicht het materiaal in plaats van te stromen, en de trilling doet het omgekeerde van wat wordt beoogd.
ATEX-markering, beschermingswijze « db », bevestiging, aansluiting, thermische beveiliging, smering en onderhoudsgrenzen : alles staat in onze volledige gids.
Lees de gids over de explosieveilige trilmotorOfferte aanvragenGegevens volgens de algemene Italvibras-catalogus 2019. Audimat Automation, officieel Italvibras-distributeur.
