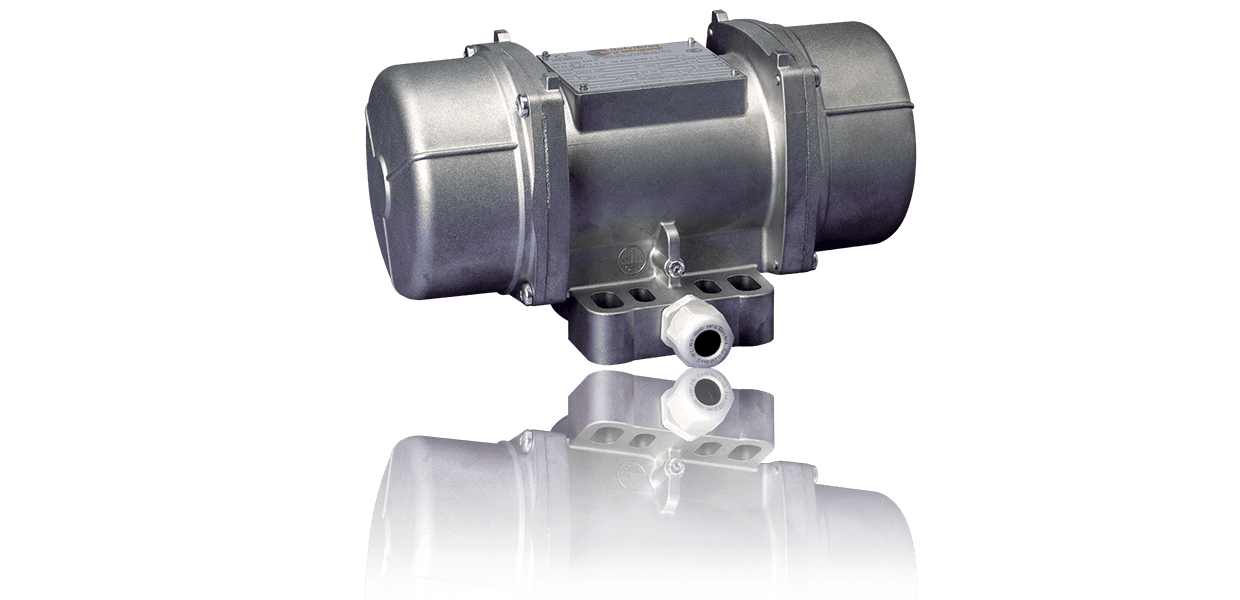

De serie M3 neemt een precieze plaats in de Italvibras-catalogus in : die van de compacte triller gecertificeerd voor brandbaar stof, in de zones 21 en 22. Zes referenties, van 0,30 tot 2,94 kN, alle op dezelfde carcassemaat 00, van 4,3 tot 6,3 kg.
Twee kenmerken onderscheiden ze van de rest van het gamma : de klemmenkast zit onder de machine, aan dezelfde zijde als de basis, en die basis is multi-gaats, waardoor bestaande hartafstanden kunnen worden overgenomen zonder te herboren.
De zes referenties bestaan ook in eenfasige uitvoering 100-130 V 60 Hz of 200-240 V 50 Hz.
| Referentie | Polen | Statisch moment | Kracht 50 Hz | Kracht 60 Hz | Gewicht | Vermogen | L×B×H |
|---|---|---|---|---|---|---|---|
| M3/65-S02 | 2 | 6,43 kgmm | 0,635 kN | 0,913 kN | 4,30 kg | 120 W | 197 × 127 × 123 mm |
| M3/105-S02 | 2 | 9,64 kgmm | 0,95 kN | 1,37 kN | 5,20 kg | 180 W | 211 × 127 × 123 mm |
| M3/205-S02 | 2 | 20,2 kgmm | 2,00 kN | 2,87 kN | 6,00 kg | 180 W | 235 × 127 × 123 mm |
| M3/305-S02 | 2 | 29,8 kgmm | 2,94 kN | 2,87 kN | 6,30 kg | 180 W | 235 × 127 × 123 mm |
| M15/36-S02 | 4 | 12,1 kgmm | 0,30 kN | 0,43 kN | 5,40 kg | 85 W | 214 × 127 × 123 mm |
| M15/81-S02 | 4 | 29,8 kgmm | 0,74 kN | 0,72 kN | 6,30 kg | 85 W | 235 × 127 × 123 mm |
Buitenmaten volgens de Italvibras-catalogus (A × C × B).
Alle referenties delen dezelfde carcasse, dezelfde certificering en dezelfde dwarse afmetingen. De keuze komt dus neer op twee vragen, en op een derde die soms doet besluiten de serie te verlaten.
De vier M3 draaien op 3.000 tpm : veel korte impulsen, ideaal om de hechting van een droog product op een wand, een slurf of een zeef te verbreken. De twee M15 draaien op 1.500 tpm en leveren een ruimere beweging bij lagere kracht : dat is wat nodig is om een product te doen vorderen zonder het om te woelen, of om een vochtig of klevend materiaal te verwerken dat de hoge frequentie alleen maar zou verdichten.
In 2 polen loopt de schaal van 0,635 tot 2,94 kN, bijna een factor vijf bij nagenoeg gelijke afmetingen — alleen de lengte gaat van 197 naar 235 mm. Eén punt verdient aandacht : op de M3/305-S02, geeft de catalogus een lager statisch moment bij 60 Hz dan bij 50 Hz, zodat de kracht daar naar 2,87 kN zakt in plaats van te stijgen. Op een 60 Hz-net leveren de M3/205 en de M3/305 dus hetzelfde.
De klemmenkast onder de machine is een voordeel in stoffige omgeving, maar ze verplicht u toegang langs onderen te voorzien bij het aansluiten. En de thermische beveiliging is niet standaard gemonteerd : de PTC-thermistor 130 °C is op aanvraag beschikbaar, en wordt noodzakelijk als u sturing via een frequentieregelaar voorziet.
Geef ons de aard van het product, de te bewegen massa en de zone-indeling : wij wijzen u de geschikte referentie aan, of een andere serie als de M3 niet het juiste formaat is.
Offerte aanvragenGegevens volgens de algemene Italvibras-catalogus 2019, pagina's 50 tot 53. Audimat Automation, officieel Italvibras-distributeur.
