Geleverd door Audimat, officieel Italvibras-distributeur : driefasige elektrische trilmotor met 8 polen en voetbevestiging, met drukvaste omhulling, gecertificeerd voor gasatmosferen.
ATEX-GECERTIFICEERD — DRUKVASTE OMHULLING — ZONES 1 & 2
AUDIMATBeschikbaarheid

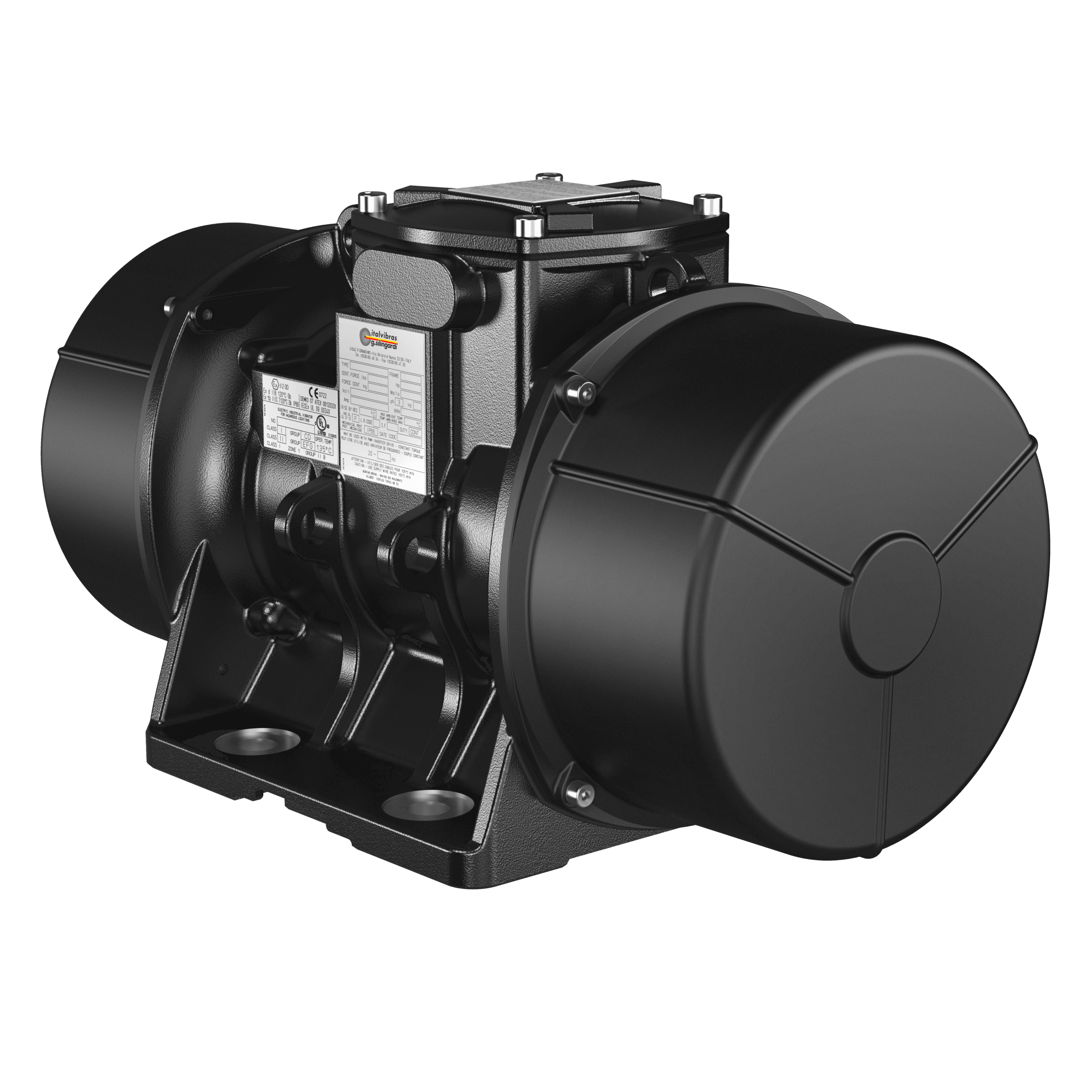

De CDX 075/22000-G is een trilmotor met 8 polen in maat 110. Hij levert 177 kN bij 50 Hz op 750 tpm, in een omhulling uit nodulair gietijzer die ontworpen is voor gevarenzones.
Dit is de grootste carcasse van de serie, een machine van meer dan een ton, voorbehouden aan de zwaarste constructies. Audimat is officieel Italvibras-distributeur.
| Centrifugaalkracht (100 %, 50 Hz) | 177 kN |
| Centrifugaalkracht (100 %, 60 Hz) | 218 kN |
| Toerental (50 Hz) | 750 tpm |
| Statisch moment (50 Hz) | 28633 kgmm |
| Nominaal vermogen (50 Hz) | 8100 W |
| Max. opgenomen vermogen (50 Hz) | 10000 W |
| Max. stroom (400 V / 50 Hz) | 21,4 A |
| Gewicht | 1015 kg |
| Afmetingen L×B×H | 1150 × 610 × 614 mm |
| Carcassemaat | 110 |
| Kabelinvoer | NPT 1″, zonder wartel |
| ATEX-certificering | II 2 G Ex db IIB 160 °C Gb |
| Toegelaten zones | 1 en 2 (gasatmosferen) |
| Isolatieklasse | F (155 °C) |
| Beschermingsgraad | IP66 — IK08 |
| Artikelcode | 602513 |
| Merk | Italvibras |
Buitenmaten volgens de Italvibras-catalogus (A × C × B).
Documenten om te downloaden
Documentatie voorbehouden aan Audimat-klanten — vraag de toegangscode aan.
Bijzonder geschikt voor de volgende toepassingen :
De CDX 075/22000-G heeft een driefasige asynchrone motor waarvan de omhulling de beschermingswijze drukvaste omhulling « db » toepast: de wanddikte van de carcasse en de geometrie van de vlamdovende dichtingen beletten dat een inwendige explosie zich naar de omringende atmosfeer voortplant. Beschermingsgraad IP66, slagvastheid IK08, isolatieklasse F (155 °C), continubedrijf van −20 °C tot +60 °C.
Let op: anders dan de G/D-uitvoeringen krijgen de CDX van het type G geen thermische beveiliging en geen PTC-thermistor. De beveiliging van de motor moet dus door de installatie worden verzorgd. Een anticondensatie-voorverwarming van 26 W blijft op aanvraag verkrijgbaar, aanbevolen onder −20 °C omgevingstemperatuur.
De CDX worden zonder wartel geleverd : de gebruiker moet er zelf een plaatsen, gecertificeerd voor drukvaste omhulling en conform de normen van het land van opstelling. De opstelling, de aansluiting en het onderhoud van deze serie volgen strikte regels, uitgewerkt in onze gids over de explosieveilige trilmotor CDX.
Een vraag over de dimensionering, de zone-indeling of de compatibiliteit met uw installatie ? neem contact met ons op.
