GOOD VIBRATION
De series MVT et MVTX zijn ontworpen voor één precies gebruik : het aandrijven van een trilzeef. Het zijn de krachtigste machines uit de catalogus met voetbevestiging, tot 77,8 kN, met een carcasse in drie delen en een typisch horizontale bevestiging.
De hele familie draait in 4 polen op 1.500 tpm. De keuze gaat dus niet over de snelheid, maar over de kracht en over de vraag of een ATEX-certificering nodig is.
Bij gelijkwaardige referentie leveren beide uitvoeringen exact dezelfde kracht, op dezelfde carcassemaat en voor hetzelfde gewicht. Het verschil zit volledig in de omhulling en in de certificering, niet in de prestaties.
| MVT | MVTX | |
|---|---|---|
| Gebruik | Industrieel zeven buiten geklasseerde zone | Zeven in potentieel explosieve atmosfeer |
| Certificering | Geen | ATEX II 2 G Ex d IIB 105 °C Gb II 2 D Ex tb IIIC T105 °C Db IECEx, cULus, EAC |
| Toegelaten zones | — | 1, 2, 21 et 22 |
| Klemmenkast | Grote vaste aansluitingen | Verdikt deksel, afdichting met vlamwerende pakking |
| Thermische beveiliging | Op aanvraag | Bimetaal 130 °C standaard |
| Mechanische prestaties | 33,8 tot 77,8 kN | Identiek — 33,8 tot 77,8 kN |
| Referenties | 4 | 4 |

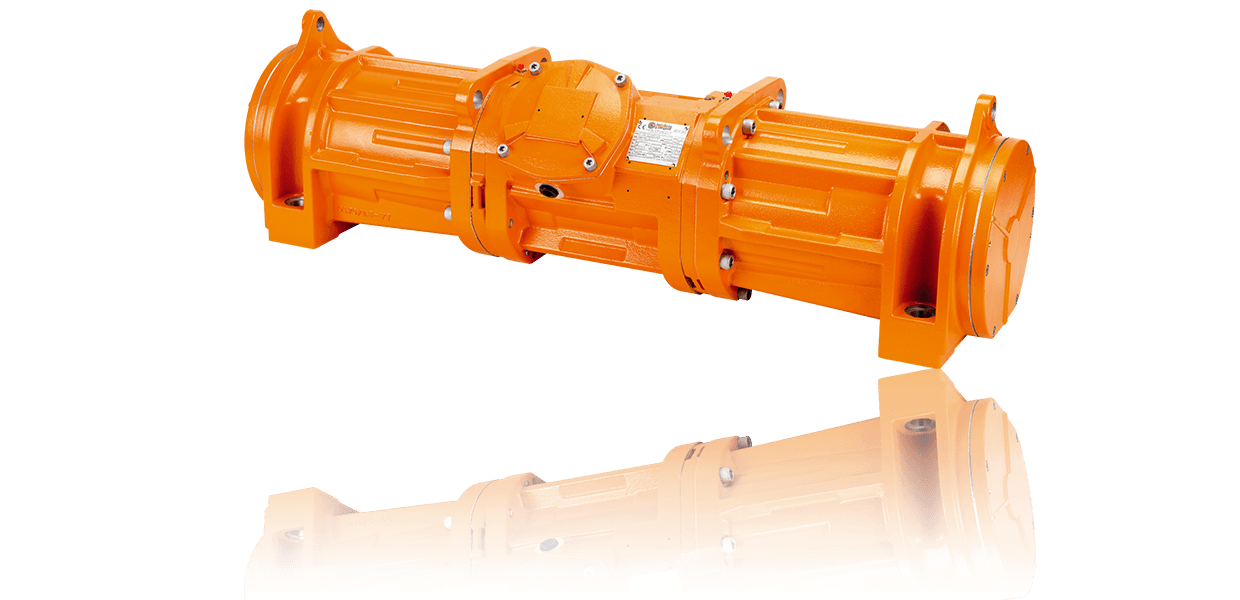

De MVTX kenmerkt zich door een grotere wanddikte en pakkingen die moeten verhinderen dat een explosie die binnen in de machine ontstaat zich naar de omgeving voortplant. De certificaten zijn DEMKO 12 ATEX 1103487X et IECEx UL 11.0043X, aangevuld met de homologatie cULus E129825 (Class I Groups CD, Class II Groups EFG, klasse T4 bij 135 °C) en de EAC-certificering.
Een trilzeef dimensioneert men niet als een trechter. Bij een trechter wil men het materiaal van een wand losmaken. Bij een trilzeef onderhoudt men een permanente beweging van een volledige kuip, met een amplitude die het scheidingsrendement rechtstreeks bepaalt : te klein, en het product stratificeert niet en de mazen verstoppen ; te groot, en het product stuitert in plaats van vooruit te gaan en de korrels passeren over de mazen zonder ze te raken.
Dat is het enige criterium dat men achteraf niet meer kan bijstellen. Staat de trilzeef in een geklasseerde gas- of stofzone, dan dringt de MVTX zich op, en de keuze gebeurt daarna binnen de vier gecertificeerde referenties. Buiten geklasseerde zone geeft de MVT dezelfde prestaties zonder de meerkost van de certificering.
De centrifugaalkracht beschrijft wat de machine duwt ; het is het statisch moment dat de amplitude bepaalt die op een gegeven kuip wordt bereikt. De Italvibras-catalogus definieert het arbeidsmoment als het dubbele van het statische moment. Bij deze familie loopt het van 1.369 tot 3.147 kgmm — een verhouding van meer dan twee tussen de kleinste en de grootste referentie, bij gelijk toerental.
Concreet zullen twee trilzeven van dezelfde massa, uitgerust met de 15/3500 en de 15/7900, zich niet alleen 'meer of minder krachtig' gedragen : ze zullen bij verschillende amplitudes werken, en dus met verschillende korrelfracties. De dimensionering vertrekt van de totale in trilling gebrachte massa en van de beoogde amplitude — dat is het punt waarop wij u begeleiden.
De excenter gewichten worden traploos ingesteld, in percentage van het maximum, met handgereedschap. Precies dat maakt het mogelijk het gedrag van de trilzeef bij te sturen zodra de installatie in dienst is, wanneer het werkelijke product anders blijkt dan in het lastenboek. Een referentie kiezen die iets boven de berekende behoefte ligt en dan terugregelen is altijd comfortabeler dan geblokkeerd zitten op 100 %.
Deze machines wegen van 169 tot 285 kg en meten van 1,13 tot 1,48 m lang. Het lagerschild is ontworpen om de belasting gelijkmatig aan de carcasse door te geven, maar het is wel degelijk de constructie van de trilzeef die de kracht opneemt. De bevestiging is typisch horizontaal, en de afmetingen moeten worden gecontroleerd vóór de maat wordt gekozen : van de 15/5000 naar de 15/7900 gaan voegt bijna 35 cm buitenbreedte toe.
Op te merken : de Italvibras-catalogus publiceert de elektrische gegevens van de MVT 15/7900-S08 — vermogen, stroom en aanloopverhouding staan er niet in. Wij verkrijgen ze op aanvraag bij Italvibras ; wij tonen liever niets dan een benaderende waarde.
Geef ons de massa van de kuip, de beoogde amplitude en de zone-indeling : wij wijzen u de geschikte referentie aan en bezorgen u de gegevens die de catalogus niet publiceert.
Offerte aanvragenGegevens volgens de algemene Italvibras-catalogus 2019, pagina's 62 tot 65. Audimat Automation, officieel Italvibras-distributeur.
