GOOD VIBRATION
Geleverd door Audimat, officieel Italvibras-distributeur : verticale trilmotor met 4 polen en flens bovenaan, met aan beide zijden uitstekende as, voor ronde trilzeven en zeefmachines.
MAAT ZONDER ATEX-CERTIFICERING
AUDIMATBeschikbaarheid

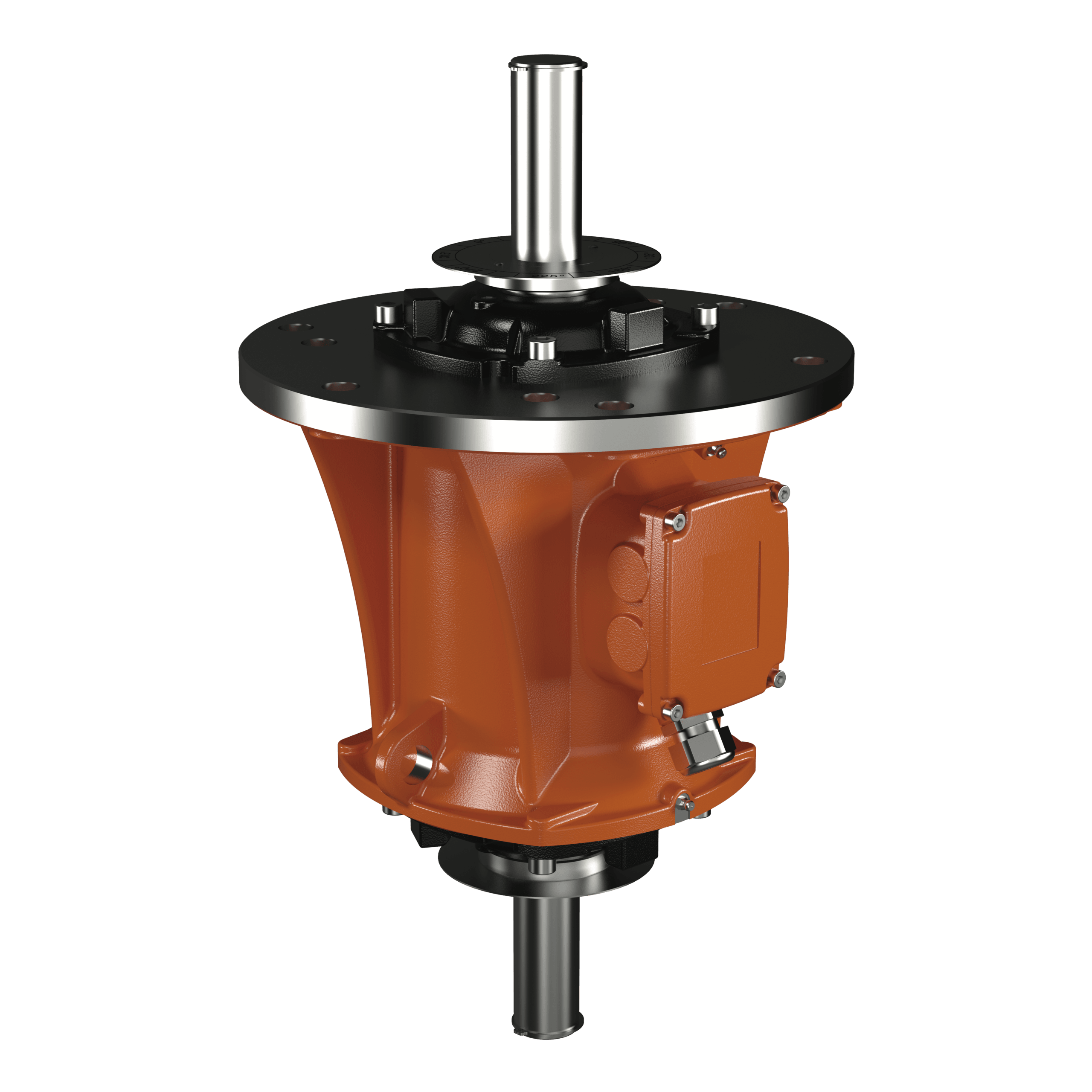

De MVB 7000/15 is een verticale trilmotor van maat 90, met bevestigingsflens bovenaan en een as die aan beide zijden uitsteekt. Bij 1’500 tpm is hij gedimensioneerd voor een maximale centrifugaalkracht van 68,7 kN, oftewel 7000 kgf.
Zijn carcasse uit nodulair gietijzer geeft hem zowel sterkte als elasticiteit, wat telt op een ronde trilzeef die voortdurend belast wordt. Audimat is officieel Italvibras-distributeur.
| Max. centrifugaalkracht | 68,7 kN — 7000 kgf |
| Toerental (50 Hz) | 1’500 tpm |
| Max. opgenomen vermogen (50 Hz) | 7000 W |
| Max. stroom (400 V / 50 Hz) | 11,8 A |
| Verhouding Ia/In | 6,19 |
| Gewicht (zonder gewichten) | 160 kg |
| Totale hoogte | 737 mm |
| Bevestigingsflens | Ø buiten 508 mm — Ø steekcirkel 438 mm8 gaten van Ø 25 mm |
| Carcassemaat | 90 |
| Beschikbare gewichtuitvoeringen | A, B, C of D |
| Kabelinvoer | M25x1,5 |
| ATEX-certificering | Deze maat is niet gecertificeerd voor explosieve atmosferen |
| Thermische beveiliging | PTC-thermistor 130 °C standaard gemonteerd |
| Isolatieklasse | F (155 °C), H op aanvraag |
| Beschermingsgraad | IP66 — IK08 |
| Omgevingstemperatuur | −20 tot +40 °C |
| Artikelcode | 601131 |
| Merk | Italvibras |
Maten volgens de Italvibras-catalogus : hoogte A, flensdiameters ØB en ØD, boringen ØH.
Documenten om te downloaden
Documentatie voorbehouden aan Audimat-klanten — vraag de toegangscode aan.
Bijzonder geschikt voor de volgende toepassingen :
De MVB 7000/15 heeft een driefasige asynchrone motor met 4 polen, gevoed van 220 tot 690 V bij 50 of 60 Hz. Zijn carcasse is uit nodulair gietijzer, gekozen om zijn sterkte en elasticiteit, en zijn lagerschild brengt de belasting gelijkmatig over. De lagers hebben een specifieke geometrie, ontworpen om zowel hoge radiale als axiale belastingen op te nemen. Beschermingsgraad IP66, slagvastheid IK08, continubedrijf S1 van −20 °C tot +40 °C.
De montage gebeurt doorgaans verticaal, maar alle standen blijven mogelijk. De as steekt aan beide zijden uit, waardoor aan elk uiteinde een gewichtengroep kan worden gemonteerd. De hijsogen zijn in de carcasse geïntegreerd : er zitten geen ogen op de as, en het is via die hijsogen dat de machine moet worden gehanteerd. Aansturing via frequentieregelaar kan van 20 Hz tot de basisfrequentie, bij constant koppel.
Bekijk het volledige MVB-gamma, de variant met centrale flens MVB-FLC, of neem contact met ons op voor een dimensionering.
